Điều hòa Panasonic Inverter 1.5 HP XPU12XKH-8 là dòng máy lạnh thế hệ mới rất được người tiêu dùng tin tưởng nhờ khả năng làm lạnh nhanh thông minh iAUTO-X, công nghệ lọc khí độc quyền nanoe-X bảo vệ sức khỏe cả ngày dài cùng hệ thống ECO tích hợp Trí tuệ nhân tạo A.I. tối ưu hóa điện năng tiêu thụ. Tuy nhiên, sau một thời gian vận hành liên tục dưới thời tiết khắc nghiệt, thiết bị có thể xảy ra tình trạng ngừng thổi hơi lạnh từ dàn lạnh, trong khi đèn báo Timer (hẹn giờ) màu vàng trên mặt máy bắt đầu nhấp nháy liên tục. Khi người dùng thực hiện thao tác truy vấn mã lỗi bằng điều khiển cầm tay, hệ thống sẽ trả về mã lỗi H97 (lỗi hệ thống quạt dàn nóng). Để hiểu rõ vì sao thiết bị gặp sự cố này, bài viết dưới đây sẽ phân tích nguyên nhân kỹ thuật và hướng dẫn cách khắc phục khi điều hòa panasonic xpu12xkh báo lỗi h97 chi tiết nhất.
Mục lục bài viết
- Thông số kỹ thuật dàn nóng điều hòa Panasonic XPU12XKH-8
- Nguyên nhân lỗi H97 điều hòa Panasonic dàn nóng
- Quy trình từng bước kiểm tra và xử lý lỗi H97 tại nhà
- Bước 1: Ngắt điện kiểm tra vật cản cơ học cánh quạt
- Bước 2: Kiểm tra bó dây cáp kết nối mô tơ quạt
- Bước 3: Đo đạc kiểm tra mô tơ quạt DC và bo mạch (Dành cho thợ)
- Phương án khắc phục lỗi H97 chính hãng

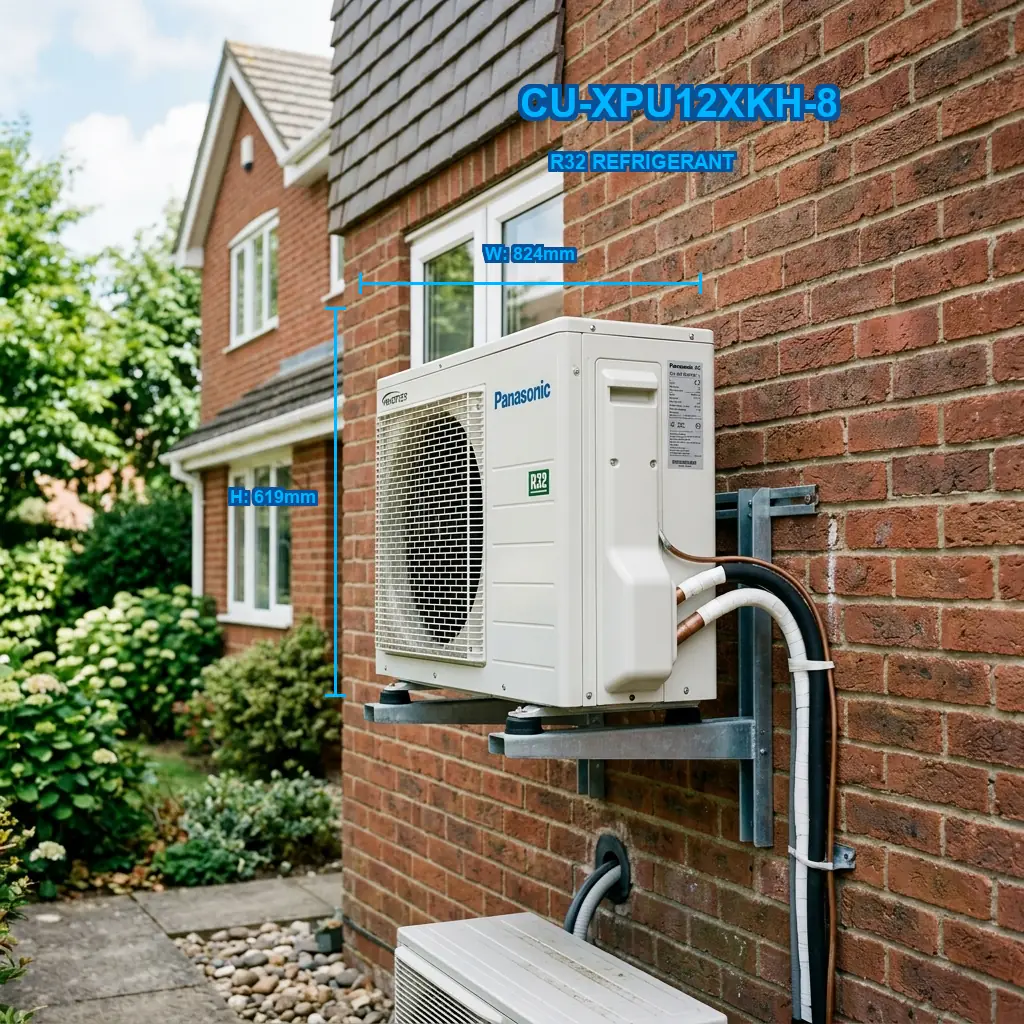

Thông số kỹ thuật dàn nóng điều hòa Panasonic XPU12XKH-8
Dưới đây là bảng thông số cấu tạo chi tiết của khối ngoài trời (dàn nóng) dòng máy điều hòa Panasonic XPU12XKH-8:
| Đặc tính kỹ thuật | Thông số chi tiết dàn nóng Panasonic XPU12XKH-8 |
|---|---|
| Mã sản phẩm khối ngoài | CU-XPU12XKH-8 (Công suất 1.5 HP / 11.900 BTU) |
| Công nghệ động cơ nén | Inverter (Máy biến tần tiết kiệm điện năng) |
| Loại động cơ quạt dàn nóng | Mô tơ quạt dòng điện một chiều DC không chổi than (BLDC) |
| Môi chất làm lạnh (Gas) | R-32 hiệu suất cao, bảo vệ tầng Ozon |
| Cơ chế giám sát tốc độ quạt | Cảm biến phản hồi tốc độ vòng quay (Hall IC) tích hợp trong mô tơ |
| Điện áp cấp cho quạt DC | Mạch nguồn DC cao áp cấp từ bo mạch dàn nóng (140V – 310V DC) |
Động cơ quạt của dàn nóng điều hòa Panasonic XPU12XKH-8 hoạt động bằng dòng điện một chiều DC không chổi than (BLDC) có hiệu suất cao và vận hành cực kỳ êm ái. Tốc độ quay của cánh quạt được vi xử lý trên bo mạch dàn nóng điều chỉnh linh hoạt theo áp suất gas và nhiệt độ môi trường. Bên trong mô tơ quạt có tích hợp mạch cảm biến Hall để phản hồi số vòng quay thực tế về bo mạch chủ. Nếu bo mạch dàn nóng phát tín hiệu chạy quạt nhưng trong vòng 30 giây không nhận được xung phản hồi từ cảm biến Hall, hoặc tốc độ quạt đo được nằm ngoài dải an toàn cho phép, hệ thống sẽ ngắt máy nén để tránh hiện tượng quá nhiệt dàn ngưng tụ gây hỏng block. Do đó, việc chẩn đoán sớm sẽ hạn chế rủi ro cháy block do quá nhiệt khi điều hòa panasonic xpu12xkh báo lỗi h97 kéo dài.

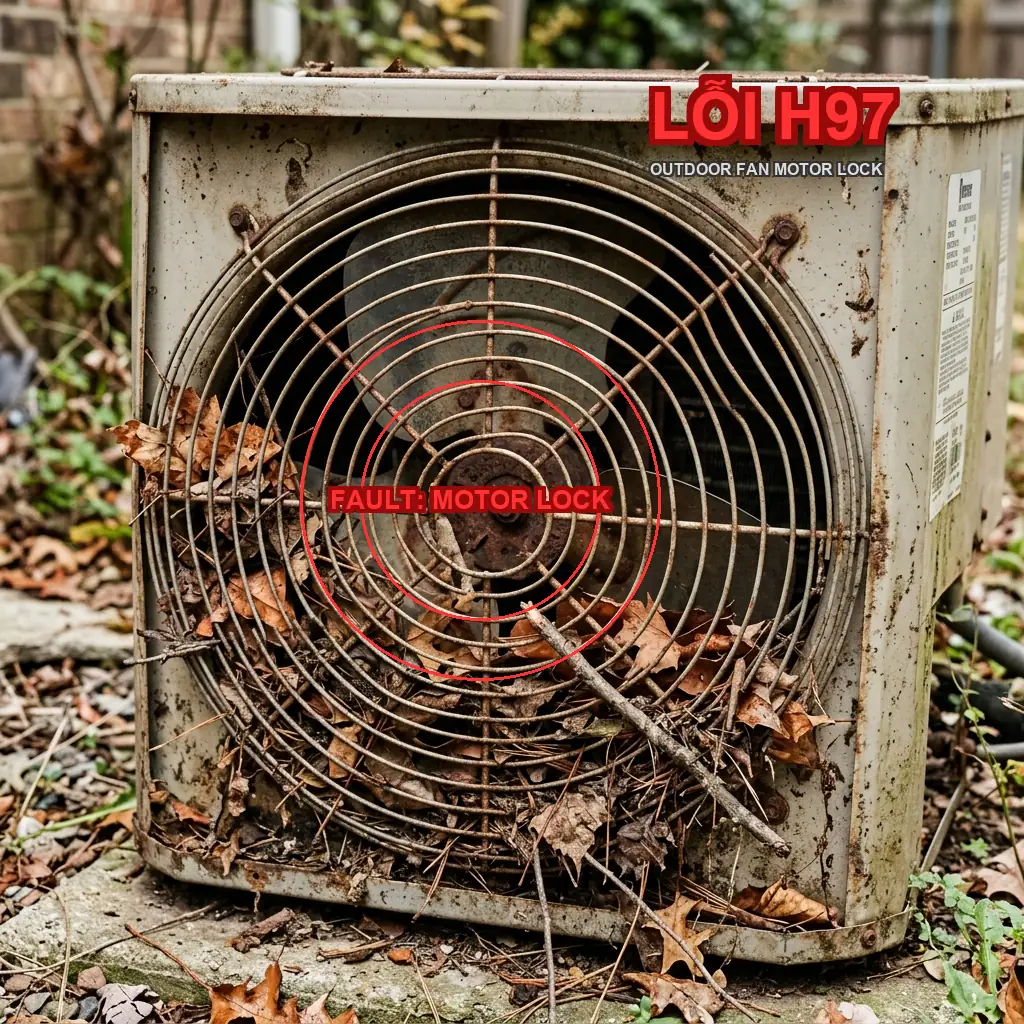

Nguyên nhân lỗi H97 điều hòa Panasonic dàn nóng
Hiện tượng quạt dàn nóng không quay dẫn đến mã lỗi H97 thường do các nguyên nhân lỗi h97 điều hòa panasonic cụ thể sau:
- Kẹt cơ cánh quạt hoặc có vật cản: Do dàn nóng lắp đặt ngoài trời dễ bị cành cây rơi vào, mạng nhện hoặc dây leo bao quanh làm kẹt cứng cánh quạt không thể quay tự do.
- Hỏng mô tơ quạt DC dàn nóng: Cuộn dây đồng bên trong mô tơ quạt bị ẩm ướt dẫn đến chập cháy, hoặc mạch cảm biến Hall tích hợp bên trong mô tơ bị chập hỏng do nước mưa lọt vào bầu mô tơ.
- Đứt dây tín hiệu hoặc lỏng giắc cắm: Chuột, gián chui vào hộp điện dàn nóng cắn đứt bó dây 5 chân cấp nguồn cho quạt, hoặc các chân giắc cắm kết nối bị oxy hóa tiếp xúc kém sau nhiều năm sử dụng.
- Lỗi bo mạch điều khiển dàn nóng: Khối điều khiển driver quạt DC (thường là IC công suất điều khiển quạt hoặc mạch ổn áp 15V cấp cho cảm biến Hall) trên bo mạch dàn nóng bị chập cháy linh kiện, khiến bo mạch không thể xuất dòng điện DC cấp cho quạt quay.

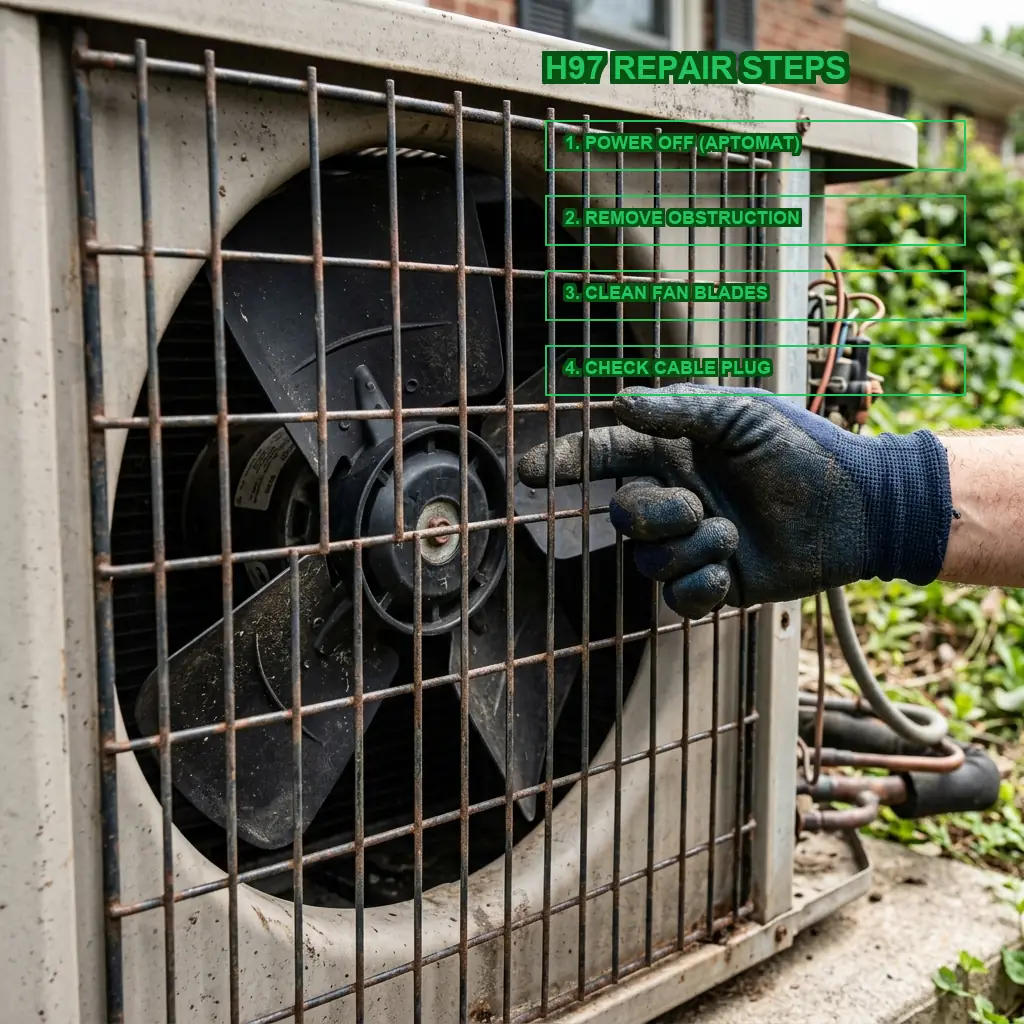

Quy trình từng bước kiểm tra và xử lý lỗi H97 tại nhà
Dưới đây là cẩm nang hướng dẫn kiểm tra chi tiết khi điều hòa panasonic xpu12xkh báo lỗi h97 giúp người dùng và thợ kỹ thuật phối hợp xử lý đúng hướng:
Bước 1: Ngắt điện kiểm tra vật cản cơ học cánh quạt
- Tắt aptomat nguồn cấp điện của điều hòa để đảm bảo an toàn tuyệt đối.
- Tiếp cận vị trí dàn nóng, dùng tay xoay nhẹ cánh quạt dàn nóng. Nếu cánh quạt quay nhẹ nhàng trơn tru thì cơ cấu ổ bi bạc đạn bình thường. Nếu quạt quay nặng, kẹt cứng hoặc có tiếng rít lớn, hãy tiến hành loại bỏ cành cây, rác bẩn hoặc tiến hành thay thế bạc đạn, cánh quạt mới.
Bước 2: Kiểm tra bó dây cáp kết nối mô tơ quạt
- Tháo nắp đậy hộp điện dàn nóng. Quan sát kỹ xem bó dây dẫn từ mô tơ quạt cắm vào giắc cắm trên bo mạch có bị đứt do chuột cắn hay giắc cắm bị lỏng chân, hoen rỉ hay không. Tiến hành nối lại dây theo đúng màu sắc hoặc vệ sinh làm sạch các tiếp điểm chân cắm.
Bước 3: Đo đạc kiểm tra mô tơ quạt DC và bo mạch (Dành cho thợ)
- Dùng đồng hồ vạn năng đo kiểm tra giá trị điện trở giữa các chân của mô tơ quạt DC (thông thường mô tơ quạt DC Panasonic có 5 dây: Dây Đỏ cấp nguồn cao áp 140V-310V DC, dây Đen là mát GND, dây Trắng cấp nguồn điều khiển 15V DC, dây Vàng là dây lệnh tốc độ Vsp, dây Xanh/Nâu là dây hồi tiếp FG).
- Nếu đo thấy có điện áp 140V-310V DC và 15V DC từ bo mạch cấp ra giắc quạt nhưng quạt hoàn toàn không quay thì mô tơ quạt đã bị cháy hỏng. Nếu bo mạch không xuất điện áp điều khiển ra giắc cắm, bo mạch dàn nóng đã bị hỏng mạch driver điều khiển quạt cần sửa chữa hoặc thay bo mới.

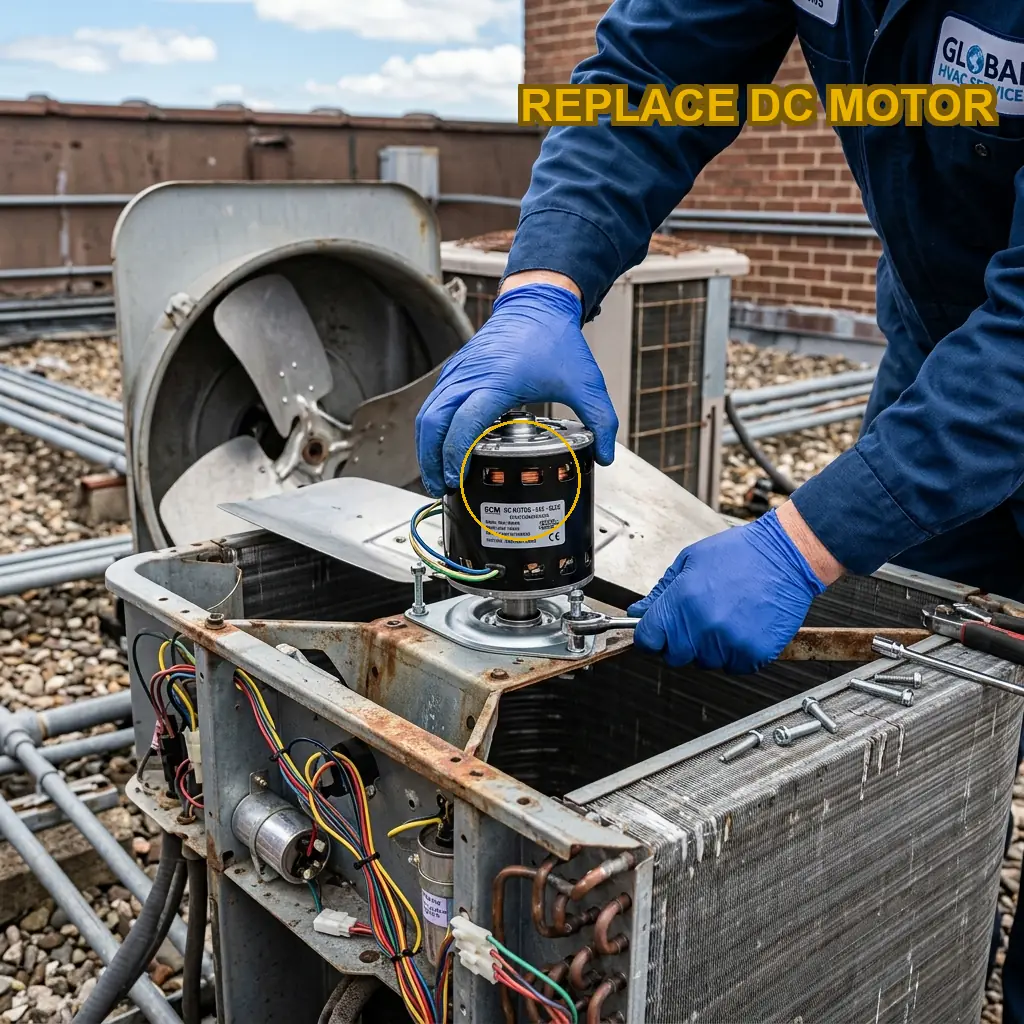

Phương án khắc phục lỗi H97 chính hãng
- Thay thế mô tơ quạt dàn nóng chính hãng: Nếu mô tơ quạt bị cháy cuộn dây hoặc hỏng cảm biến Hall bên trong, bạn nên tiến hành thay thế mô tơ quạt DC mới chính hãng Panasonic đúng thông số của dòng XPU12XKH. Không nên sửa quạt dàn nóng điều hòa panasonic bằng cách quấn lại cuộn dây hoặc chế quạt AC thông thường vì hệ thống Inverter sẽ không nhận dạng được tốc độ quạt và tiếp tục báo lỗi H97.
- Sửa chữa bo mạch dàn nóng: Gửi vỉ mạch dàn nóng đến các trung tâm bảo hành ủy quyền của Panasonic hoặc thợ sửa bo mạch chuyên nghiệp để xử lý thay IC nguồn hoặc IC công suất điều khiển quạt.
Tóm lại, khi phát hiện điều hòa panasonic xpu12xkh báo lỗi h97, bạn cần ngắt ngay aptomat nguồn để tránh làm ảnh hưởng đến block máy nén do quá nhiệt. Định kỳ bảo dưỡng, vệ sinh dàn nóng và dàn lạnh từ 3 đến 6 tháng một lần sẽ giúp dàn ngưng tụ luôn thông thoáng, quạt chạy nhẹ tải, từ đó hạn chế tối đa các lỗi hỏng động cơ quạt phát sinh.
