Dòng máy điều hòa Panasonic Inverter 1.0 HP mã hiệu XPU9XKH-8 là một trong những mẫu máy lạnh bán chạy nhất nhờ khả năng làm lạnh nhanh Powerful, tiết kiệm điện vượt trội và tích hợp công nghệ lọc khí độc quyền Nanoe-G giúp bảo vệ sức khỏe gia đình. Tuy nhiên, sau một thời gian dài sử dụng, máy lạnh có thể phát sinh hiện tượng nhấp nháy đèn Timer (đèn báo hẹn giờ) liên tục trên dàn lạnh và block ngoài trời không hoạt động. Khi dùng điều khiển từ xa để truy cập lịch sử sự cố và màn hình hiển thị mã 11H, thiết bị đang gặp sự cố phần cứng. Khi check mã lỗi bằng remote và màn hình hiển thị mã 11H, đây chính là tín hiệu thông báo lỗi 11h điều hòa panasonic xpu9xkh.
Mục lục bài viết
- Phân tích ý nghĩa mã lỗi 11H (H11) trên điều hòa Panasonic
- Bảng thông số kỹ thuật cảm biến nhiệt độ điều hòa Panasonic
- Các nguyên nhân chính gây ra lỗi 11H
- Quy trình đo đạc kiểm tra và cách sửa lỗi 11H tại nhà
- Bước 1: Kiểm tra ngoại quan đường dây điện tín hiệu
- Bước 2: Đo trị số điện trở của cảm biến nhiệt độ
- Bước 3: Đo điện áp giao tiếp giữa dàn nóng và dàn lạnh
- Kinh nghiệm lắp đặt và sử dụng hạn chế lỗi 11H

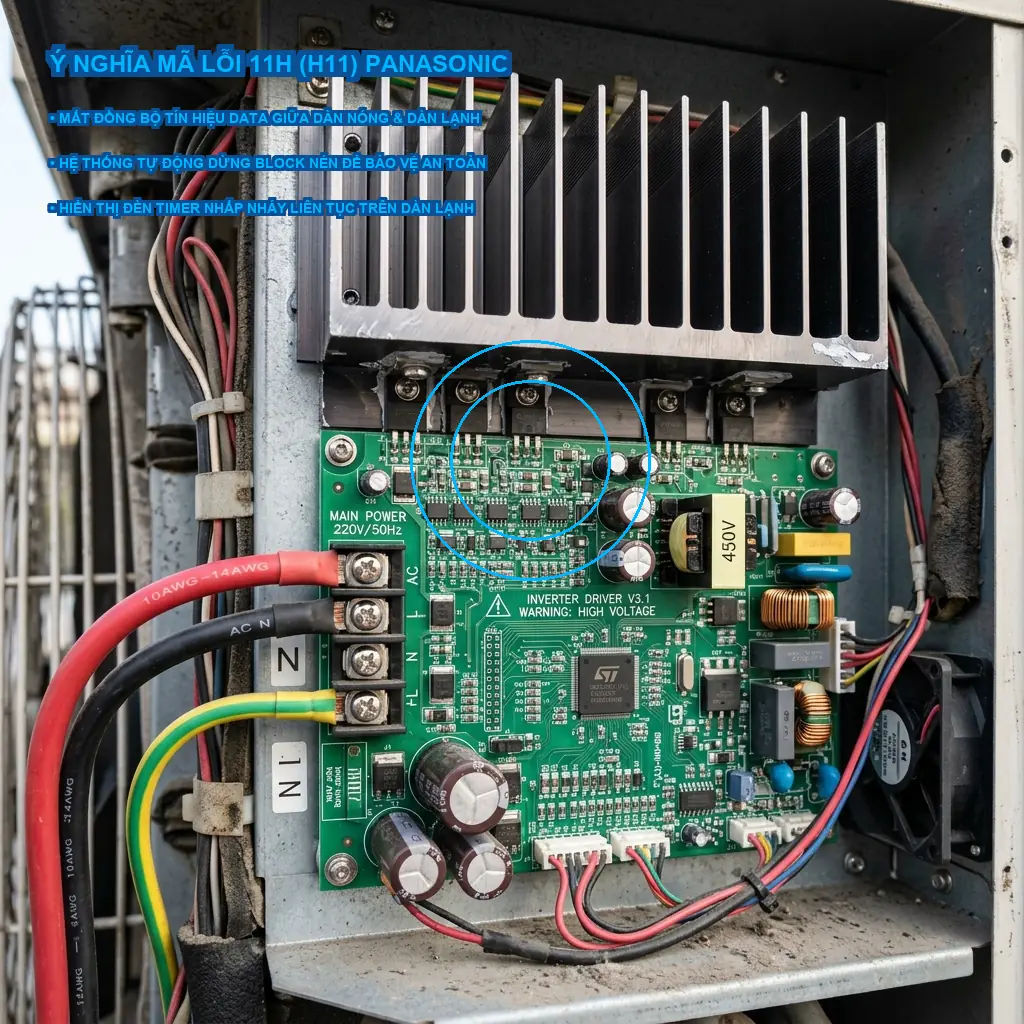

Phân tích ý nghĩa mã lỗi 11H (H11) trên điều hòa Panasonic
Trên các dòng điều hòa Panasonic chính hãng, khi bạn thực hiện thao tác nhấn giữ nút “CHECK” trên remote trong 5 giây, màn hình hiển thị sẽ chuyển sang chế độ đọc lỗi. Khi bấm nút mũi tên lên/xuống để dò mã, máy sẽ phát ra tiếng bíp dài tại mã lỗi đang gặp phải. Trong các tài liệu tra cứu mã lỗi nhanh tại Việt Nam, mã lỗi 11H (thường được hiển thị là H11 trên remote) thường được ghi chú là “Lỗi cảm biến phòng/Board dàn lạnh”. Tuy nhiên, theo tài liệu kỹ thuật chính thức từ hãng Panasonic, mã lỗi H11 (11H) thực chất là Lỗi giao tiếp đường truyền tín hiệu giữa dàn lạnh và dàn nóng.
Bên cạnh đó, các lỗi liên quan trực tiếp đến cảm biến nhiệt độ phòng và cảm biến đồng dàn lạnh thường được hãng mã hóa dưới dạng các lỗi như H14 (Lỗi cảm biến nhiệt độ phòng), H23 (Lỗi cảm biến nhiệt độ dàn lạnh). Để đảm bảo tính chính xác và giúp bạn xử lý dứt điểm sự cố, bài viết này sẽ hướng dẫn chi tiết phương án kiểm tra cho cả hai trường hợp: lỗi kết nối truyền thông và lỗi cảm biến nhiệt độ của dòng máy XPU9XKH.
Bảng thông số kỹ thuật cảm biến nhiệt độ điều hòa Panasonic
Đối với dòng điều hòa Panasonic XPU9XKH, cảm biến nhiệt độ phòng (Room Thermistor) và cảm biến đồng ống dẫn (Coil Thermistor) hoạt động dựa trên nguyên lý thay đổi điện trở theo nhiệt độ (NTC). Dưới đây là trị số điện trở tiêu chuẩn của cảm biến để đo kiểm tra:
| Loại cảm biến dàn lạnh | Trị số điện trở tiêu chuẩn (ở 25°C) | Đặc điểm cấu tạo và chức năng |
|---|---|---|
| Cảm biến nhiệt độ phòng (Đầu nhựa) | 15k Ohm đến 20k Ohm | Đo nhiệt độ không khí đầu vào dàn lạnh để điều khiển máy nén |
| Cảm biến nhiệt độ đồng (Đầu đồng) | 15k Ohm đến 20k Ohm | Đo nhiệt độ của ống đồng dàn lạnh để phòng chống đóng băng dàn |
| Dây dẫn tín hiệu liên dàn (Dây số 3) | Điện áp dao động DC 50V – 70V | Truyền phát tín hiệu số đồng bộ giữa bo lạnh và bo nóng |

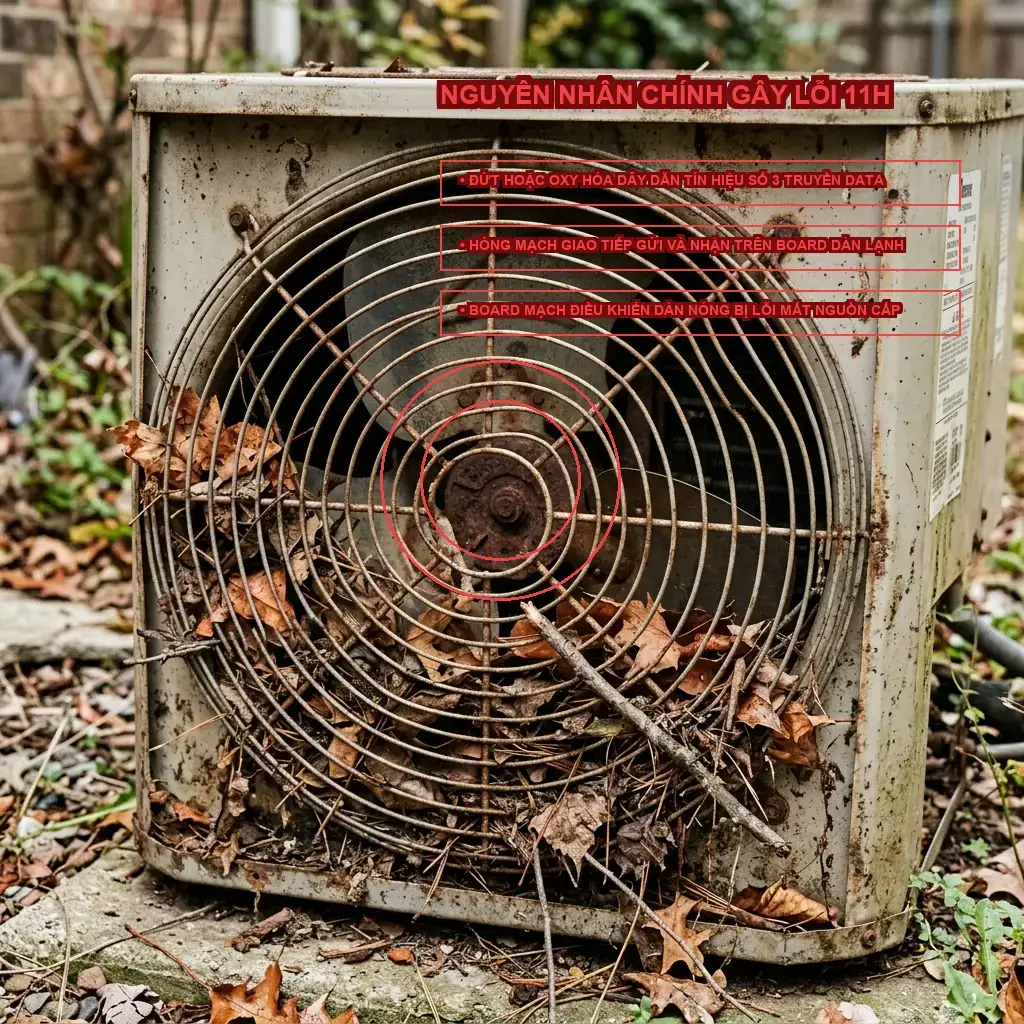

Các nguyên nhân chính gây ra lỗi 11H
Tùy thuộc vào nguyên nhân cụ thể, việc xử lý lỗi 11h điều hòa panasonic xpu9xkh cần được thực hiện cẩn thận theo đúng sơ đồ kỹ thuật.
- Đứt dây tín hiệu kết nối liên dàn: Dây dẫn điện nối giữa dàn nóng và dàn lạnh (đặc biệt là dây số 3 truyền tín hiệu) bị chuột cắn đứt, bị mục nát hoặc các mối nối tại cầu đấu dây (Terminal) bị oxy hóa rỉ sét làm gián đoạn đường truyền dữ liệu.
- Hỏng cảm biến nhiệt độ dàn lạnh (Trị số tăng/giảm bất thường): Đầu cảm biến bị lỗi dẫn đến việc đo sai lệch nhiệt độ phòng hoặc bị đứt hẳn cuộn dây điện trở bên trong, khiến bo mạch nhận diện sai và khóa hoạt động của máy.
- Hỏng bo mạch điều khiển dàn lạnh hoặc dàn nóng: Khối mạch giao tiếp trên bo mạch (gồm các linh kiện quang opto, transistor, diod bảo vệ) bị chập cháy do sét đánh hoặc ẩm ướt, khiến hai dàn không thể giao tiếp đồng bộ.

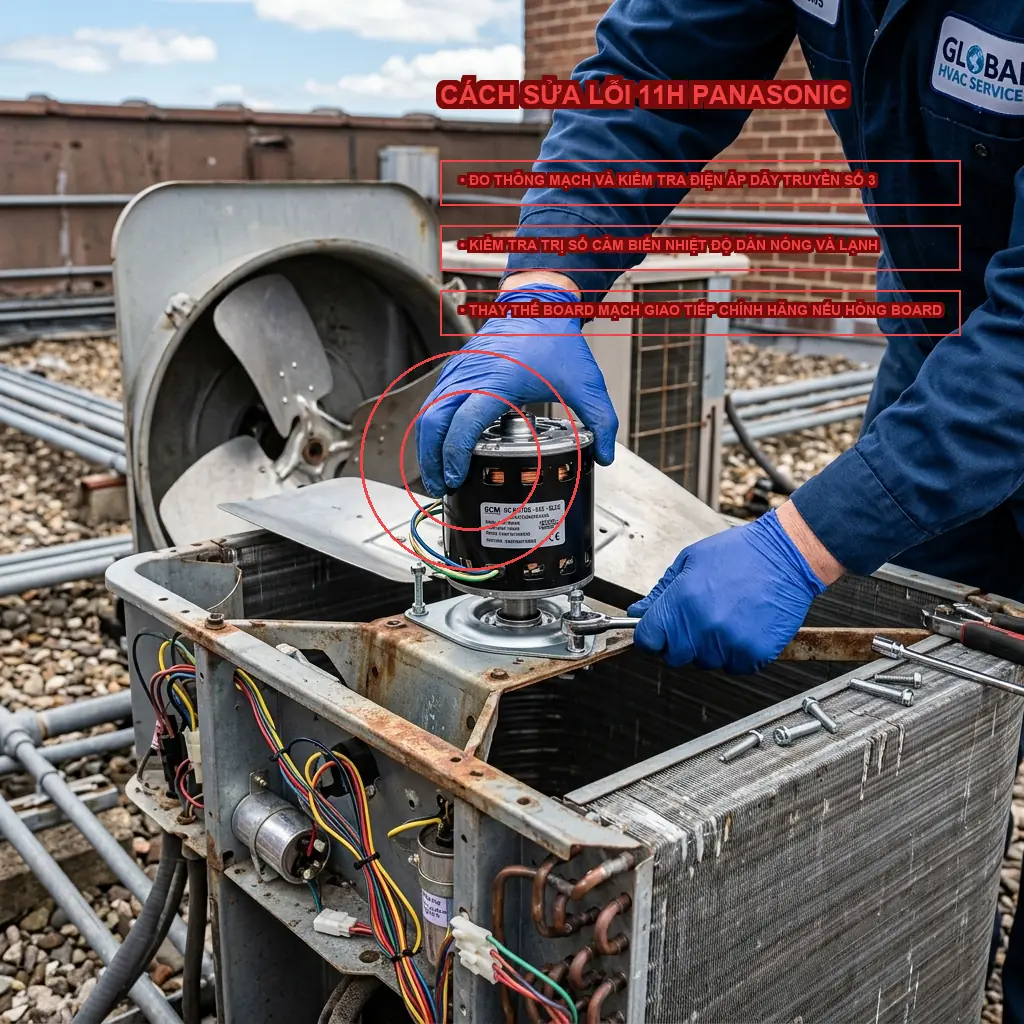

Quy trình đo đạc kiểm tra và cách sửa lỗi 11H tại nhà
Việc đo đạc điện trở cảm biến và điện áp giao tiếp là bước bắt buộc để khắc phục triệt để khi lỗi 11h điều hòa panasonic xpu9xkh xuất hiện.
Bước 1: Kiểm tra ngoại quan đường dây điện tín hiệu
- Tắt Aptomat nguồn cấp điện cho điều hòa để đảm bảo an toàn. Tiến hành kiểm tra dọc theo đường dây điện nối từ dàn lạnh ra dàn nóng ngoài trời.
- Nếu phát hiện dây điện bị chuột cắn đứt, hãy tuốt vỏ dây, đấu nối lại chắc chắn theo đúng thứ tự các chân 1, 2, 3 in trên cầu đấu của cả hai dàn và bọc băng keo cách điện kỹ càng.
Bước 2: Đo trị số điện trở của cảm biến nhiệt độ
- Tháo ốp nhựa dàn lạnh XPU9XKH để tiếp cận bo mạch chính. Rút giắc cắm của cụm cảm biến nhiệt độ ra khỏi bo mạch.
- Sử dụng đồng hồ vạn năng chuyển sang thang đo điện trở Ohm. Đặt hai que đo vào hai chân của giắc cảm biến nhiệt độ phòng (đầu nhựa màu đen) và cảm biến đồng.
- Nếu kết quả đo được nằm trong khoảng 15k Ohm đến 20k Ohm (tùy nhiệt độ môi trường lúc đo), cảm biến vẫn hoạt động tốt. Nếu đồng hồ báo vô cực (OL) hoặc bằng 0 Ohm, cảm biến đã bị đứt hoặc chập, bạn cần thay thế cụm cảm biến chính hãng mới có cùng trị số.
Bước 3: Đo điện áp giao tiếp giữa dàn nóng và dàn lạnh
- Cắm nguồn điện, bật máy chạy. Dùng đồng hồ vạn năng chuyển sang thang đo điện áp một chiều DC 100V.
- Đặt que đo vào chân số 2 (dây trung tính) và chân số 3 (dây tín hiệu) trên cầu đấu dàn lạnh. Quan sát kim đo hoặc số hiển thị: nếu điện áp dao động liên tục từ 10V đến 70V DC, mạch truyền tín hiệu của bo dàn lạnh vẫn hoạt động bình thường. Nếu điện áp đứng im ở mức 0V hoặc giữ cố định ở 50V không dao động, bo mạch dàn lạnh hoặc dàn nóng đã bị hỏng mạch truyền thông và cần được tháo mang đi sửa chữa chuyên sâu.

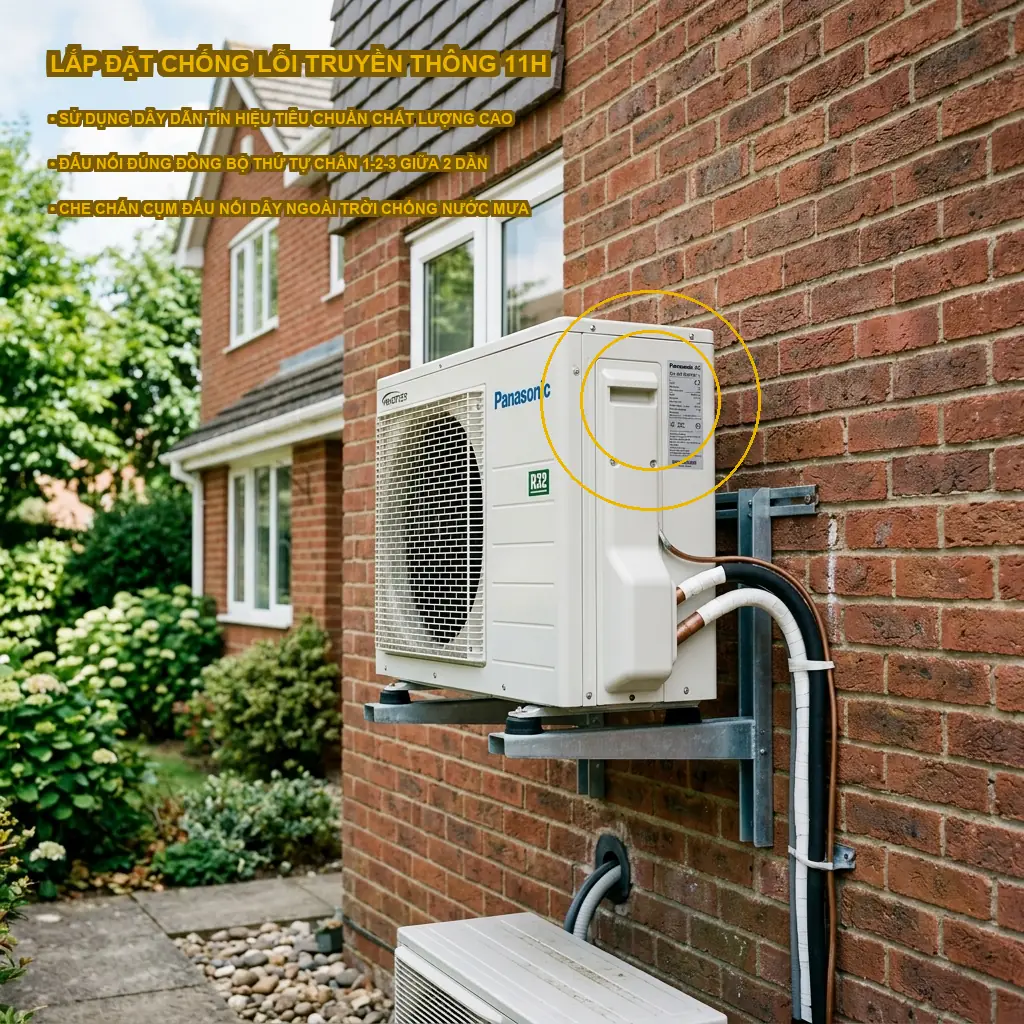

Kinh nghiệm lắp đặt và sử dụng hạn chế lỗi 11H
- Sử dụng dây điện kết nối chất lượng cao: Khi lắp đặt điều hòa Panasonic Inverter, nên chọn loại dây dẫn điện lõi đồng nguyên chất có tiết diện từ 1.5mm trở lên và luồn dây vào ống bảo vệ ruột gà để tránh bị chuột, côn trùng cắn phá.
- Vệ sinh máy lạnh định kỳ: Định kỳ 3 – 6 tháng nên vệ sinh lưới lọc bụi dàn lạnh để tránh bụi bẩn bám dầy cản trở luồng gió thổi qua đầu cảm biến nhiệt độ phòng.
Hy vọng cẩm nang này đã giúp quý khách hàng hiểu rõ bản chất và phương án xử lý hiệu quả nhất khi gặp sự cố lỗi 11h điều hòa panasonic xpu9xkh tại nhà.
